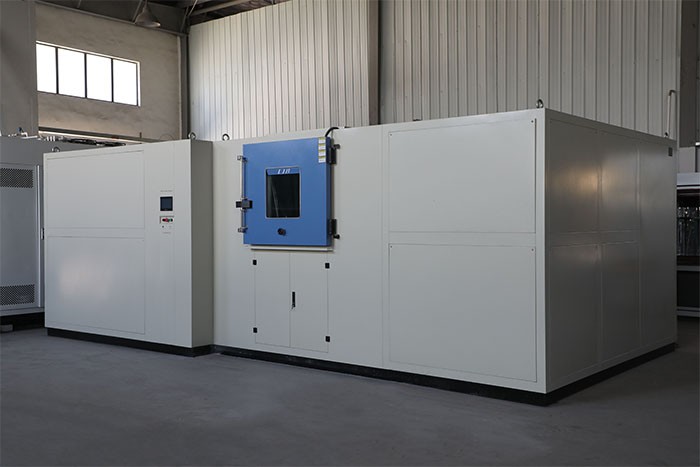

MIL{0}}STD-810H विधि 510 धूल और रेत परीक्षण उपकरण क्या है

स्वच्छ, नियंत्रित प्रयोगशाला वातावरण में आधुनिक उपकरणों का उपयोग शायद ही कभी किया जाता है। रेगिस्तानी इलाकों में चलने वाले सैन्य वाहनों से लेकरहवा के संपर्क में आने वाले इलेक्ट्रॉनिक्स {{0} धूल और अपघर्षक रेत, कठोर वायुजनित कण प्रदर्शन, सीलिंग अखंडता और दीर्घकालिक विश्वसनीयता के लिए गंभीर खतरा पैदा करते हैं। मध्य पूर्व जैसे क्षेत्रों में, जहां शुष्क और रेगिस्तानी स्थितियां दैनिक संचालन का हिस्सा हैं, धूल और रेत के खिलाफ उत्पाद के स्थायित्व को मान्य करना वैकल्पिक नहीं है। यह आवश्यक है।

इस वास्तविकता की पुष्टि संयुक्त अरब अमीरात में एलआईबी के एक ग्राहक की प्रतिक्रिया से होती है। लगातार उड़ती धूल और उड़ती रेत परीक्षणों के दौरान, एल.आई.बीMIL-STD-810H विधि 510 धूल और रेत परीक्षण उपकरण सभी कार्य उम्मीद के मुताबिक प्रदर्शन के साथ स्थिर रूप से काम कर रहे हैं। ग्राहक ने ब्लोइंग रेन परीक्षण भी सफलतापूर्वक पूरा किया, और परीक्षण डेटा को टचस्क्रीन से सीधे यूएसबी फ्लैश ड्राइव पर आसानी से डाउनलोड किया जा सकता है। ये वास्तविक विश्व परीक्षण परिणाम चैंबर की विश्वसनीयता, संचालन में आसानी और संयुक्त अरब अमीरात और आसपास के क्षेत्रों के विशिष्ट रेगिस्तानी वातावरण के लिए उपयुक्तता को प्रदर्शित करते हैं।

MIL-STD-810H अमेरिकी रक्षा विभाग के पर्यावरण इंजीनियरिंग मानक का नवीनतम संशोधन है।विधि 510विशेष रूप से मूल्यांकन करता है कि हवाई धूल और रेत के संपर्क में आने पर उपकरण कैसा प्रदर्शन करता है। मानक तीन अलग-अलग प्रक्रियाओं को परिभाषित करता है, प्रत्येक एक अलग पर्यावरणीय जोखिम को लक्षित करता है।

प्रक्रिया I - धूल उड़ाना
यह प्रक्रिया इससे छोटे सूक्ष्म कणों पर केंद्रित होती है150 μm. चैम्बर के बीच वायु प्रवाह उत्पन्न होता है1.5 और 8.9 मी/सेकी सांद्रता में धूल ले जाना10.7 ± 7 g/m³. यह रेगिस्तानी धूल की तरह पाउडर का अनुकरण करता है जो बाड़ों में घुसपैठ कर सकता है, फिल्टर को अवरुद्ध कर सकता है और गर्मी अपव्यय को कम कर सकता है। यह परीक्षण आमतौर पर इलेक्ट्रॉनिक्स, सेंसर, संचार उपकरण और सीलबंद बाड़ों के लिए उपयोग किया जाता है।

प्रक्रिया II - रेत उड़ाना
उड़ती रेत अधिक आक्रामक होती है। यह से लेकर बड़े कणों के कारण होने वाली यांत्रिक क्षति का मूल्यांकन करता है150 μm से 850 μm. MIL-STD-810H के अनुसार, वायु वेग अवश्य पहुँचना चाहिए18–29 m/s, के बीच रेत की सांद्रता के साथ0.18 और 2.2 ग्राम/वर्ग मीटर. इन गतियों पर, रेत के कण महत्वपूर्ण गतिज ऊर्जा के साथ परीक्षण नमूनों पर हमला करते हैं, कोटिंग्स, सील, कनेक्टर्स और उजागर सतहों पर दबाव डालते हैं।

प्रक्रिया III - धूल निपटान
धूल निपटान कम वायु प्रवाह वाले वातावरण जैसे भंडारण कक्ष, आश्रय स्थल, या कार्यालय प्रकार के अनुप्रयोगों का अनुकरण करता है। बारीक धूल के कण (< 105 μm) gradually accumulate on surfaces at a rate of approximately 6 ग्राम/वर्ग मीटर/दिन. यह प्रक्रिया निष्क्रिय धूल जोखिम के तहत दीर्घकालिक संदूषण, फ़िल्टर दक्षता और थर्मल प्रदर्शन का मूल्यांकन करती है।

साथ में, ये तीन प्रक्रियाएँ MIL-STD-810H के माध्यम से MIL-STD-810H के माध्यम से MIL--810A में परिभाषित धूल और रेत-संबंधित जोखिमों का पूर्ण मूल्यांकन प्रदान करती हैं, जिसमें विधि 510 510.1 से वर्तमान 510.7 तक विकसित होती है।

एक्सप्रेस एक्सप्रेस एक्सप्रेसहमारे बारे में अधिक तकनीकी जानकारी और विवरण के लिएMIL-STD-810H विधि 510 धूल और रेत परीक्षण उपकरण, कृपया बेझिझक हमें ईमेल करेंinfo@libtestchamber.com.

MIL{0}}STD-810H विधि 510 को पूरा करने के लिए, एक धूल और रेत परीक्षण कक्ष को केवल मजबूत वायु प्रवाह से अधिक प्रदान करना होगा। इसे स्थिर, समानांतर वायु धाराएं, सटीक कण आकार और बार-बार नियंत्रित सांद्रता उत्पन्न करनी चाहिए।

डस्टप्रूफ और वॉटरप्रूफ परीक्षण के लिए MIL-STD-810H उपकरण



1. सटीक MIL-STD-810G वर्षा परीक्षण कक्ष

2. MIL-STD-810G धूल और रेत परीक्षण कक्ष



3. IP69K टेस्ट चैंबर

4. IPX5 IPX6 वॉटर जेटिंग टेस्ट चैंबर



5. रेत धूल परीक्षण कक्ष

हवा की गति 29 मीटर/सेकेंड तक
MIL-STD-810H को परीक्षण वस्तु को 29 मीटर/सेकेंड तक प्रभावित करने के लिए रेत के कणों की आवश्यकता होती है। एलआईबी एक विस्तारित वायुप्रवाह वाहिनी, उच्च {{5}शक्ति केन्द्रापसारक पंखे, और प्रवाह-सीधा करने वाली प्लेटों का उपयोग करके इसे प्राप्त करता है। ये तत्व कणों को धीरे-धीरे गति देते हैं और वायु प्रवाह को संरेखित करते हैं ताकि रेत अशांत विस्फोट के बजाय नियंत्रित, समानांतर दिशा में नमूने पर हमला करे।

कण आकार नियंत्रण
मानक के अनुसार दो कैलिब्रेटेड जाल प्रणालियों का उपयोग किया जाता है:

टैल्कम धूल के लिए 75 μm छलनी (बारीक धूल परीक्षण)

क्वार्ट्ज रेत के लिए 150 μm छलनी (रेत परीक्षण)

यह सुनिश्चित करता है कि सभी कण विधि 510 की परिभाषित आकार सीमाओं के भीतर आते हैं, सटीकता और परीक्षण दोहराव बनाए रखते हैं।

एकाग्रता सटीकता
एकीकृत धूल डिटेक्टर लगातार हवाई कण घनत्व की निगरानी करते हैं। धूल की सघनता 10.7 ± 7 ग्राम/घन मीटर पर बनाए रखी जाती है, जबकि रेत की सघनता को 0.18 ± 0.2 ग्राम/घन मीटर, 1.1 ± 0.3 ग्राम/घन मीटर, या 2.2 ± 0.5 ग्राम/घन मीटर पर सेट किया जा सकता है, जैसा कि मानक द्वारा आवश्यक है।

थर्मल और संरचनात्मक स्थिरता
हालाँकि विधि 510 में अत्यधिक तापमान चक्रण की आवश्यकता नहीं होती है, चैम्बर स्थिर आंतरिक स्थितियों को बनाए रखता है45 डिग्री, लंबी परीक्षण अवधि के दौरान संक्षेपण या वायु प्रवाह अस्थिरता को रोकना।

आंतरिक आयतन: 1000 L उड़ती धूल: वायु वेग: 1.5 - 8.9 मीटर/सेकेंड धूल सांद्रता: 10.7 ± 7 ग्राम/वर्ग मीटर धूल के कण: ＜150 μm उड़ती रेत: वायु वेग: 18.0 – 29.0 मी/से रेत सांद्रण: 0.18 ± 0.2 ग्राम/वर्ग मीटर; 1.1 ± 0.3 ग्राम/वर्ग मीटर; 2.2 ± 0.5 ग्राम/वर्ग मीटर रेत के कण: 149 - 600 μm; 600 - 850 μm नियंत्रक:प्रोग्रामयोग्य रंग एलसीडी टच स्क्रीन नियंत्रक दरवाज़े का ताला:विद्युत चुम्बकीय ताला परीक्षण प्लेटफार्म व्यास:600 मिमी परीक्षण प्लेटफ़ॉर्म गति: 1 – 7 r.p.m धूल डिटेक्टर:एकीकृत धूल डिटेक्टर बाहरी सामग्री:सुरक्षात्मक कोटिंग के साथ A3 स्टील प्लेट आंतरिक सामग्री:SUS304 स्टेनलेस स्टील अधिकतम शोर:65 डीबीए से कम या इसके बराबर

उच्च-पावर एयरफ्लो डिज़ाइन
एलआईबी परीक्षण क्षेत्र में एक समान वेग बनाए रखते हुए 18-29 मीटर/सेकेंड वायु प्रवाह तक पहुंचने के लिए प्रबलित नलिकाओं के साथ संयुक्त कई केन्द्रापसारक प्रशंसकों का उपयोग करता है। फोर्स्ड एयर कूलिंग या वॉटर-असिस्टेड कूलिंग विस्तारित हाई-स्पीड ऑपरेशन के दौरान मोटरों की सुरक्षा करता है।

मजबूत निर्माण
आंतरिक भाग SUS304 स्टेनलेस स्टील से बनाया गया है, जो रेत के कणों से घर्षण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। धूल के आसंजन को कम करने और ऑपरेटर सुरक्षा में सुधार के लिए बाहरी हिस्से में एक एंटी-स्टेटिक सुरक्षात्मक कोटिंग होती है।

प्रोग्रामयोग्य नियंत्रण प्रणाली
एक रंगीन एलसीडी टचस्क्रीन नियंत्रक उपयोगकर्ताओं को वायु प्रवाह गति, एक्सपोज़र समय, रोटेशन गति (1-7 आरपीएम), और आराम अंतराल को प्रोग्राम करने की अनुमति देता है। अनुपालन दस्तावेज़ीकरण को सरल बनाते हुए, सभी पैरामीटर स्वचालित रूप से लॉग किए जाते हैं।

एकीकृत निगरानी
हवा की गति, कणों की सघनता, तापमान और आर्द्रता की वास्तविक {{0}समय पर निगरानी यह सुनिश्चित करती है कि प्रत्येक परीक्षण MIL{1}STD-810H सहनशीलता के भीतर रहे। ईथरनेट कनेक्टिविटी दूरस्थ पर्यवेक्षण और डेटा निर्यात को सक्षम बनाती है।

कम शोर और कंपन
उच्च वायुप्रवाह दर के बावजूद, ध्वनिक इन्सुलेशन और कंपन डैम्पर्स के माध्यम से शोर के स्तर को 65 डीबीए से कम या इसके बराबर नियंत्रित किया जाता है, जिससे प्रयोगशाला में आराम और उपकरण स्थिरता में सुधार होता है।

एक्सप्रेस एक्सप्रेस एक्सप्रेसके लिए व्यापक या अनुकूलित समाधान और मूल्य निर्धारण प्राप्त करनाMIL-STD-810H विधि 510 धूल और रेत परीक्षण उपकरण, कृपया हमसे सम्पर्क करें यहांinfo@libtestchamber.com.

Q1: चैम्बर 29 मीटर/सेकेंड हवा की गति कैसे प्राप्त करता है?
एक विस्तारित वायु प्रवाह वाहिनी, प्रवाह {{0}सीधी प्लेटें, और उच्च {{1}शक्ति केन्द्रापसारक पंखे स्थिर, लामिना वायु प्रवाह उत्पन्न करते हैं। प्रबलित शीतलन प्रणालियाँ उच्च गति संचालन के दौरान मोटर को अधिक गरम होने से रोकती हैं।

Q2: धूल और रेत के लिए उपयोग की जाने वाली जाली के आकार क्या हैं?
चैम्बर में एक शामिल हैटैल्कम धूल के लिए 75 μm छलनीऔर एक्वार्ट्ज रेत के लिए 150 μm छलनी, पूरी तरह से MIL-STD-810 आवश्यकताओं के अनुरूप।

Q3: क्या टैल्कम पाउडर का सेवा जीवन होता है?
नहीं, टैल्कम पाउडर की कोई निश्चित सेवा अवधि नहीं होती है। जब तक इसे शुष्क वातावरण में संग्रहित किया जाता है, तब तक इसका पुन: उपयोग किया जा सकता है जबकि यह MIL-STD-810 और IEC 60529 धूल परीक्षण आवश्यकताओं को पूरा करता है।

Q4: मानक परीक्षण प्लेटफ़ॉर्म का आकार क्या है?
चैम्बर में एक विशेषता है600 मिमी व्यास वाला घूमने वाला प्लेटफार्म, परीक्षण नमूने के सभी पक्षों पर समान प्रदर्शन का समर्थन करता है।

Q5: परीक्षण डेटा कैसे रिकॉर्ड और निर्यात किया जाता है?
सभी पैरामीटर प्रोग्रामयोग्य नियंत्रक द्वारा लॉग किए जाते हैं और अनुपालन रिपोर्ट और ट्रेसबिलिटी के लिए ईथरनेट या यूएसबी के माध्यम से निर्यात किए जा सकते हैं।

एलआईबी एनवायर्नमेंटल का MIL-STD-810H ब्लोइंग सैंड एंड डस्ट टेस्ट चैंबर सैन्य-ग्रेड सटीकता, स्थायित्व और दोहराव प्रदान करता है। ए द्वारा समर्थित3 साल की वारंटी, 24/7 अंग्रेजी तकनीकी सहायता, औरवैश्विक स्पेयर{{0}पार्ट्स सेवा, एलआईबी आपके पर्यावरण सिमुलेशन में दीर्घकालिक विश्वास सुनिश्चित करता है।

संपर्कएलआईबी उद्योगयह जानने के लिए कि कैसे MIL-STD-810H विधि 510 धूल और रेत परीक्षण उपकरण आपको स्थायित्व प्रमाणित करने, डिज़ाइन की विश्वसनीयता में सुधार करने और आत्मविश्वास के साथ सख्त सैन्य और औद्योगिक मानकों को पूरा करने में मदद कर सकता है।
